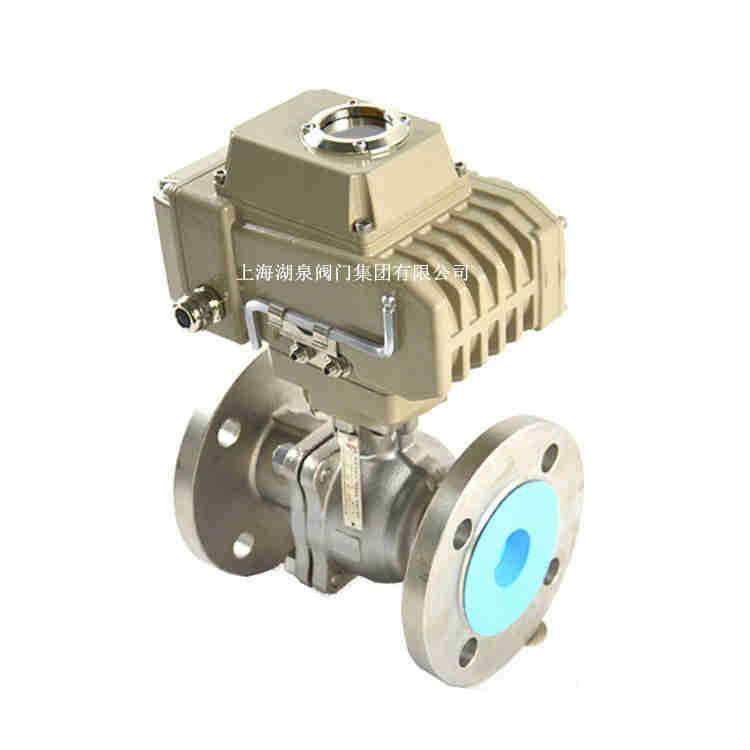

智能調節型電動球閥品牌供應商,茸閥流體控制為您提供電動球閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。智能調節型電動球閥符合相關制造標準、歡迎來電咨詢、采購!... 閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。


電源電壓	AC220/380V，50/60Hz
輸入信號	4～20mADC 1-5VDC、 220VAC開關接點信號
輸出信號	4～20mADC，負載電阻：≤500Ω
分 辨 率	高于1/200
死 區	0.4～1.2%可調
信號隔離	輸入信號，輸出信號，電源三隔離
故障狀態	可設定為0-100%全行程任意位置
工作溫度	-10～55℃
相對濕度	≤90%（不凝結）
位置轉換精度	±0.5%
絕緣電阻	≥100MΩ(500VDC.)
絕緣強度	2000VAC，1分鐘（輸入對輸出對電源對地）

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試 無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1							350：1
配用執行機構	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60



公稱通徑DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380



型 號	公稱通徑DN（mm）	壓力PN（MPa）	溫度	適用介質	閥體材料	主要結構尺寸					電裝型號	電機功率	公稱轉矩（Nm）	重量（Kg）
Q941F~16C						L	H	D	D1	Z~фd
	50	1.6	≤150	水、油品	碳鋼	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145		Q15	0.09	150
	80					250	459	195	160		Q20	0.09	200
	200					280	465	215	180	8～18	Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~16R	50	1.6	≤150	醋酸類	鉻鎳鉬鈦鋼	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145		Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	100					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~16P	50	1.6	≤150	醋酸類	鉻鎳鈦鋼	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145		Q15	0.09	150
	80					250	459	195	160	8～18	Q20	0.09	200
	200					280	465	215	180		Q30	0.12	300
	125					320	571	245	210		Q30	0.12	300
	150					360	849	280	240	8～23	Q60	0.18	600
	200					400	895	335	295	12~23	Q120	0.37	1200
Q941F~25CPR	50	2.5	≤150	C型水、油品R型醋酸類、P型硝酸類	C型碳鋼、R型鉻鎳鉬鈦鋼、P型鉻鎳鈦鋼	200	374	160	125	4～18	Q10	0.06	100
	65					220	459	180	145	8～18	Q15	0.09	150
	80					250	459	195	160		Q20	0.09	200
	200					280	465	215	190	8～23	Q30	0.12	300
	125					320	815	245	220	8～25	Q60	0.18	600
	150					360	849	280	250		Q60	0.18	600
	200					400	895	335	250		Q120	0.37	1200

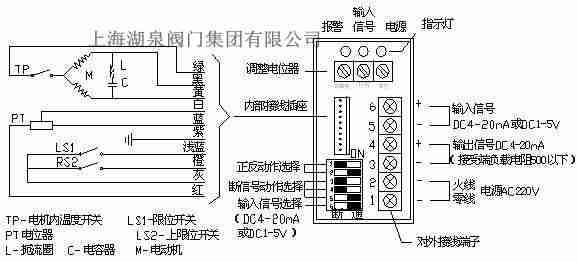

上海湖泉閥門集團有限公司智能調節型電動球閥電動執行器可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。智能調節電動球閥產品采用的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。該產品閥廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業控制系數。一種智能電動調節球閥,其包括智能電動執行器、調節器、電機、填料器、填料壓板、上密封圈等,調節器安裝在智能電動執行器的上側,智能電動執行器與填料器相連,填料器位于調節器的下側,填料器位于電機的左側,電機與智能電動執行器相連,電機位于調節器的下側,智能電動執行器與填料壓板相連等。本實用新型能夠提高工作效率,性能可靠,功能強大,流通能力大。
