三通球閥
閥門首頁 > 產品展示 > 球閥 > 三通球閥 >
產品名稱：電動三通球閥開關[ 2020-04-28 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動三通球閥開關產品描述
我公司電動三通球閥的球體分L型和T型，利用電動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。三通電動球閥有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。被廣泛應用于石油、石化、化工、冶金、電力、鋼鐵、水利、城建、機械、煤炭等行業。
二、電動三通球閥開關產品特點
1、閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。
2、具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
4、閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
三、電動三通球閥開關主要零部件材料
連接方式 內螺紋連接 對焊連接 零件名稱 閥體閥蓋 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316) 球體、閥桿 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 密封圈、填料 增強聚四氟乙烯、對位聚苯 適用工況 適用介質 水、蒸汽
、油品等硝酸等腐
蝕性介質醋酸等腐
蝕介質水、蒸汽
、油品等硝酸等腐
蝕性介質醋酸等腐蝕介質 適用溫度 -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)
四、電動三通球閥開關連接尺寸
通徑DN 英寸" 連接尺寸 mm inch (G) L L1 H(配HQ) H(配HR) A(配HQ) A(配HR) 10 3/8 60 30 260 130 265 161 15 1/2 72 36 265 130 265 161 20 3/4 85 42 280 135 265 161 25 1 91 46 290 139 265 161 32 11/4 110 55 310 158 265 197 40 11/2 122 61 340 165 265 197 50 2 145 72 360 202 265 197

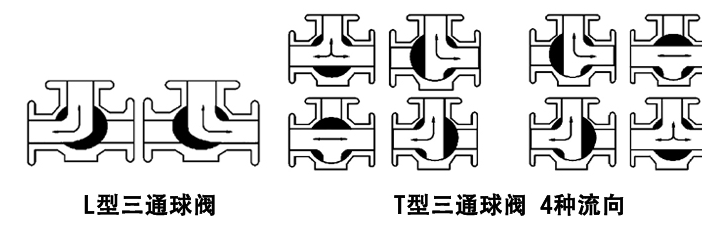

五、電動三通球閥開關流向圖
