產品名稱：電動閘閥Z941H-16C DN500鑄鋼碳鋼材質[ 2024-05-13 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動閘閥Z941H-16C DN500鑄鋼碳鋼材質介紹

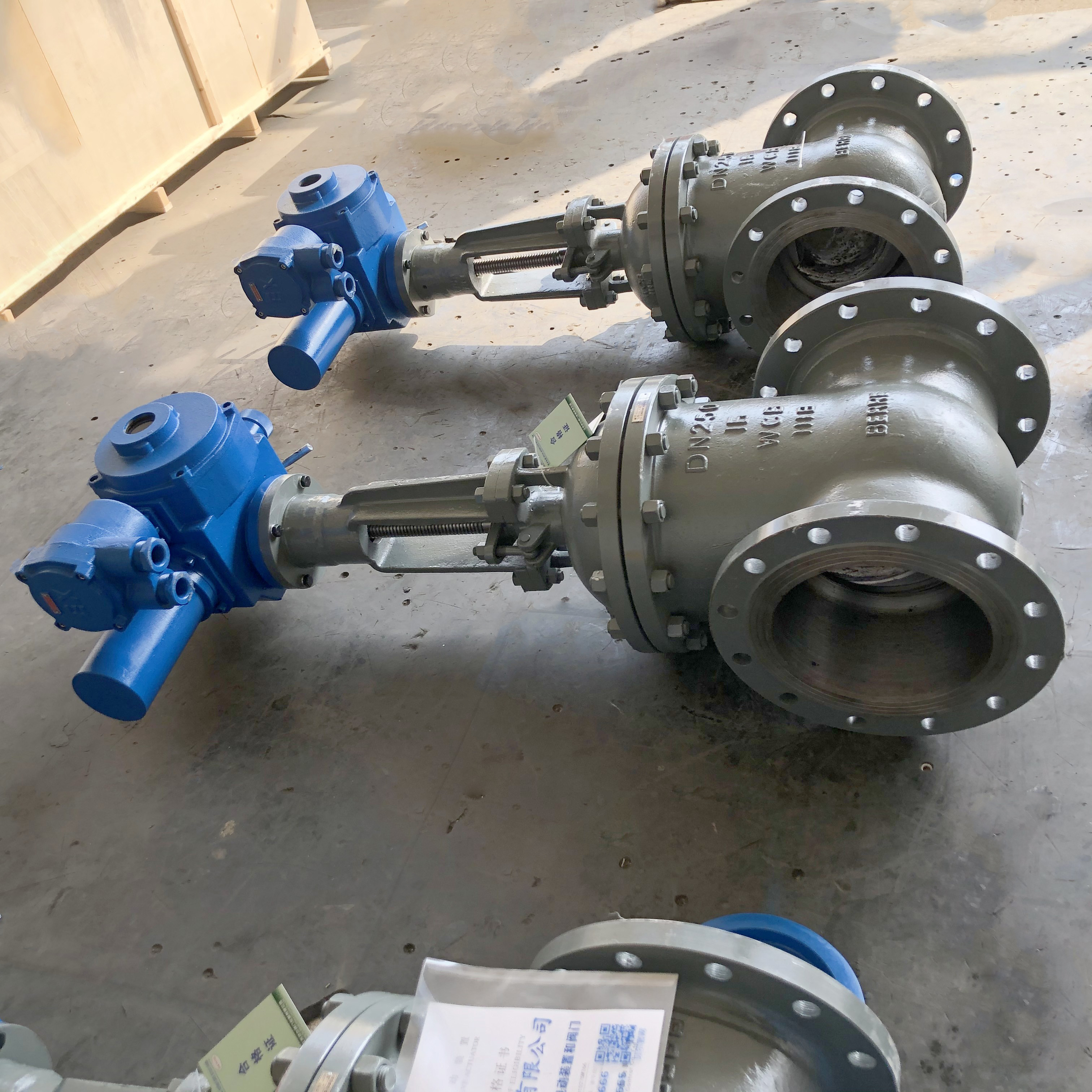

上海湖泉閥門集團有限公司電動閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。該產品適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站等系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。二、電動閘閥Z941H-16C DN500鑄鋼碳鋼材質壓力試驗
公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0 強度試驗 2.4 3.8 6.0 9.6 15.0 24.0 水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0 上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0 氣密封試驗 0.4-0.7 三、電動閘閥Z941H-16C DN500鑄鋼碳鋼材質主要零件材料及性能
體蓋板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質 WCB 2Cr13 13Cr
STL
本體材料
尼龍增強柔性石墨
1Cr13/柔性石墨
OS軟鋼
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F（T）
PTFE柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE≤425 水、蒸汽、油品 WC1 38GrMoA1
25Cr2MoV≤450 WC6 ≤540 WC9 ≤570 ZGCr5Mo ≤540 ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 - ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200
公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值 電裝型號 L D D1 D2 D6 b f f1 Z-φd L1 H 質量 1.6 50 250 160 125 100 16 3 4-φ18 590 678 90 DZWl0A 65 265 180 145 120 18 3 4-φ18 590 693 96 DZWl5A 80 280 195 160 135 20 3 8-φ18 590 755 108 DZW20A 100 300 215 180 155 20 3 8-φ18 590 820 126 DZW20A 150 350 280 240 210 24 3 8-φ23 590 994 199 DZW20A 200 400 335 295 265 26 3 12-φ23 590 1138 254 DZW30A 250 450 405 355 320 30 3 12-φ25 810 1409 310 DZW45A 300 500 460 410 375 30 4 12-φ25 810 1588 391 DZW60 350 550 520 470 435 34 4 16-φ25 830 1755 729 DZW90 400 600 580 525 485 36 4 16-φ30 830 1902 992 DZWl20 450 650 640 585 545 40 4 20-φ30 870 214l 1168 DZWl80 500 700 705 650 608 44 4 20-φ34 870 2276 1222 DZW250 600 800 840 770 718 48 5 20-φ41 870 2474 1376 DZW250 2.5 50 250 160 125 100 20 3 4-φ18 590 678 95 DZWl0A 65 265 180 145 120 22 3 4-φ18 590 693 99 DZWl5A 80 280 195 160 135 22 3 8-φ18 590 755 113 DZW20A 100 300 230 190 160 24 3 8-φ23 590 820 132 DZW20A 150 350 300 250 218 30 3 8-φ25 590 934 206 DZW30A 200 400 360 310 278 34 3 12-φ25 590 1138 257 DZW30A 250 450 425 370 332 36 3 12-φ30 810 1409 317 DZW45A 300 500 485 430 390 40 4 16-φ30 810 1588 412 DZW60A 350 550 550 490 448 44 4 16-φ34 830 1750 750 DZW90 400 600 610 550 505 48 4 16-φ34 830 1902 1042 DZWl20 450 650 660 600 555 50 4 20-φ34 870 2141 1275 DZWl20 500 700 730 660 610 52 4 20-φ41 870 2276 1420 DZWl80 600 800 840 770 718 56 5 20-φ41 870 2474 1522 DZW250 4．0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A 65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A 80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A 100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A 150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A 200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A 250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A 300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90 350 850 570 510 465 422 ? 4 5 16-φ41 870 179l 1021 DZWl20 400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80 500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250 6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A 65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A 80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A 100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A 150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A 200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A 250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A 300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90
