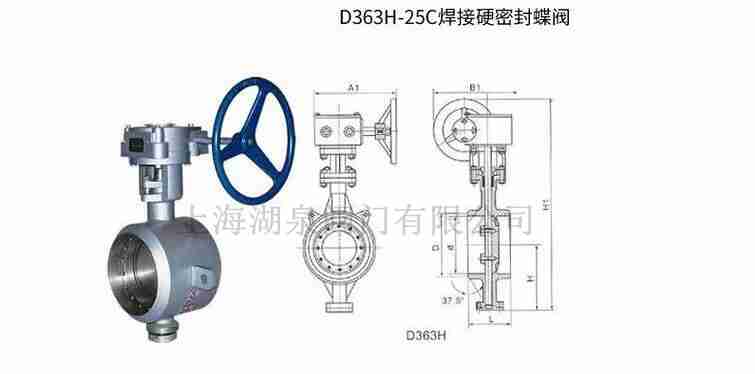

一、D363H-16C/25C不銹鋼焊接蝶閥產品介紹
上海湖泉閥門有限公司D363H-16C/25C不銹鋼焊接蝶閥閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。該蝶閥結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。
二、 D363H-16C/25C不銹鋼焊接蝶閥特點
1、 采用偏心多層次密封結構。此設計使閥門用于高溫高壓工況。
2、 由于采用焊接結構，使閥門與管道連接達到永久性的零泄漏。
3、 此閥無法蘭，對管道和保溫包扎帶來很大方便且美觀。公稱通經 主要尺寸 公稱通經 主要尺寸 in DN(mm) L H1 H in DN(mm) L H1 H 4 100 190 270 370 18 450 330 535 820 5 125 200 295 390 20 500 350 560 900 6 150 210 308 416 24 600 390 630 980 8 200 230 370 530 28 700 430 670 1100 10 250 250 450 580 32 800 470 800 1300 12 300 270 465 630 36 900 510 850 1370 14 350 290 475 595 40 1000 550 880 1480 16 400 310 505 755 48 1200 630 1000 1690
